นิวเมติกใกล้ตัวเรามากกว่าที่คิด
เราอาจไม่เห็นท่อลม วาล์ว หรือข้อต่อในชีวิตประจำวัน แต่พบผลจากการทำงานของอุปกรณ์เหล่านี้อยู่บ่อยครั้ง ตั้งแต่การเคลื่อนที่ของชิ้นส่วนเครื่องจักร ไปจนถึงการสร้างแรงดูดและการลำเลียงในระบบเฉพาะทาง บทความนี้ใช้ภาพ 4 สถานการณ์ชวนทำความเข้าใจว่า นิวเมติก ทำอะไรได้บ้าง และเหตุใดชิ้นส่วนเล็ก ๆ ในระบบจึงต้องเลือกให้เหมาะกับงาน
นิวเมติกคืออะไร
นิวเมติก (Pneumatics) คือการใช้ลมอัดเป็นแหล่งพลังงานหรือสัญญาณควบคุม เช่น ส่งลมไปขับกระบอกสูบหรือมอเตอร์ลม และใช้ลมอัดกับเครื่องกำเนิดสุญญากาศเพื่อสร้างแรงดูด ระบบหนึ่งมักประกอบด้วยแหล่งลม ชุดปรับสภาพลม วาล์ว ท่อ ข้อต่อ และอุปกรณ์ปลายทาง การทำงานที่ดีจึงขึ้นอยู่กับทั้งการออกแบบระบบและความเหมาะสมของอุปกรณ์แต่ละชิ้น

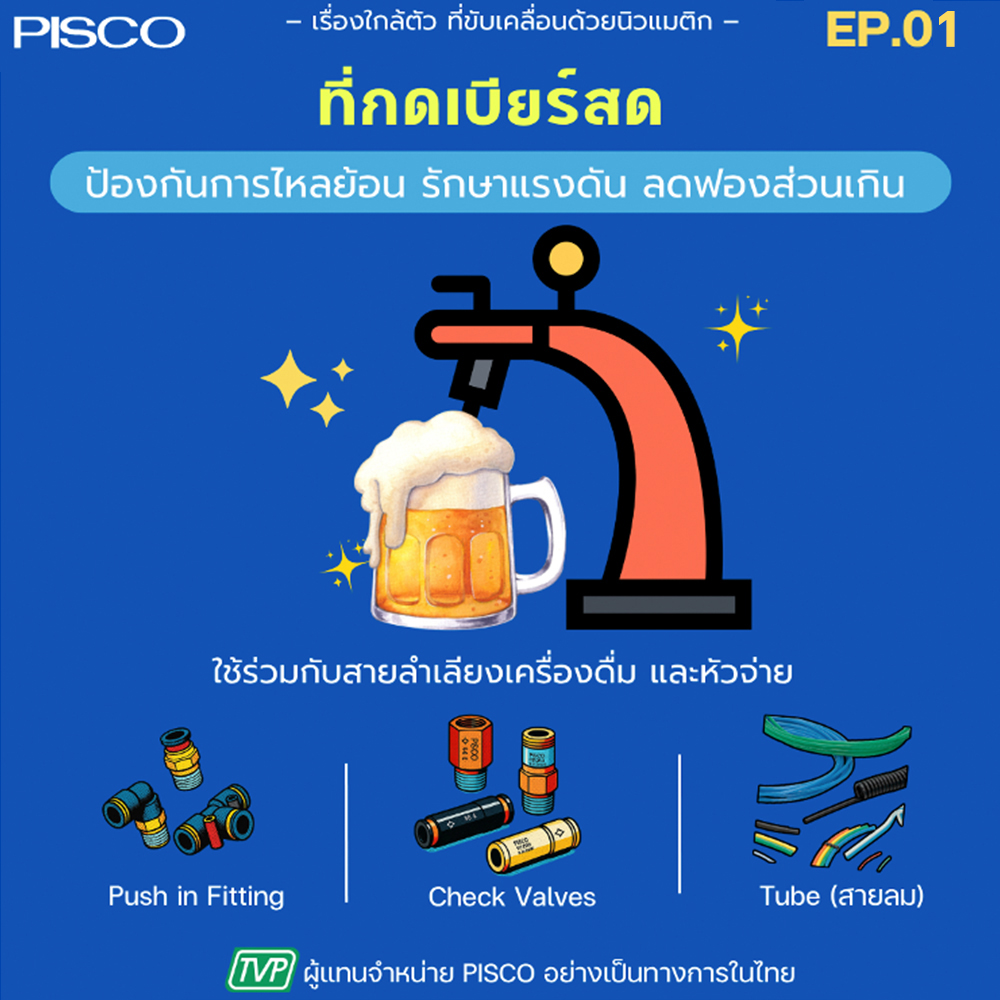

ที่กดเบียร์สด: การไหลทางเดียวและการต่อท่อที่แน่นหนา
ระบบจ่ายเครื่องดื่มบางแบบใช้ก๊าซภายใต้แรงดันเพื่อช่วยดันเครื่องดื่มจากถังไปยังหัวจ่าย อุปกรณ์ควบคุมและท่อที่เกี่ยวข้องต้องรักษาแรงดันและจำกัดการรั่วตามการออกแบบ ส่วน วาล์วกันกลับ (check valve) ทำหน้าที่ให้ของไหลผ่านในทิศทางที่กำหนดและต้านการไหลย้อนกลับ ขณะที่ข้อต่อแบบเสียบท่อ (push-in fitting) ช่วยต่อสายเข้ากับวงจรลมอย่างสะดวก
จุดที่ควรแยกให้ชัดคือ วงจรก๊าซ/ลมกับทางเดินเครื่องดื่มเป็นคนละส่วนที่ต้องประเมินแยกกัน การนำข้อต่อหรือสายใดไปสัมผัสเครื่องดื่มโดยตรงต้องตรวจสอบข้อกำหนดวัสดุสัมผัสอาหาร ชนิดของก๊าซ แรงดัน อุณหภูมิ และเอกสารของรุ่นที่ใช้จริงก่อน

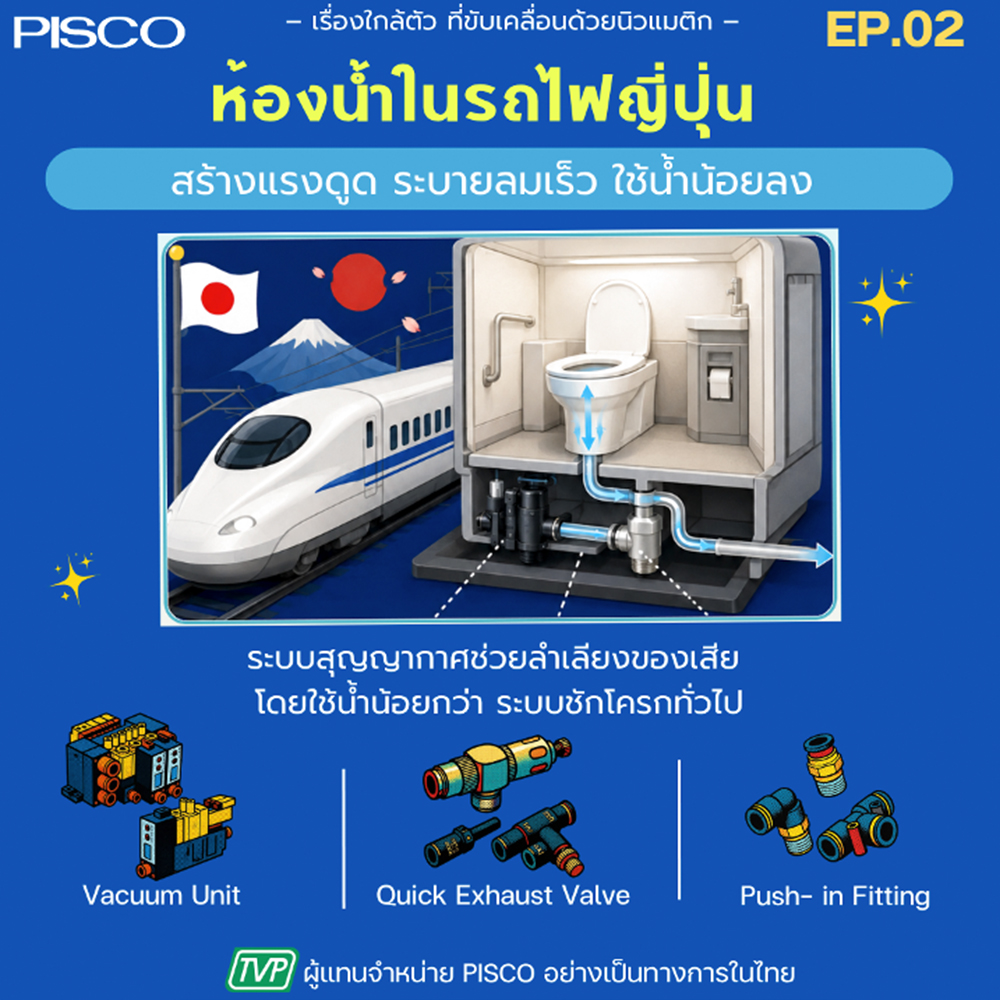

ห้องน้ำบนรถไฟ: สุญญากาศช่วยเคลื่อนย้ายของเสีย
ในห้องน้ำแบบสุญญากาศ แรงดันที่ต่างกันระหว่างโถกับท่อทำให้ของเสียเคลื่อนเข้าสู่ระบบเก็บกัก การใช้น้ำและลำดับการทำงานขึ้นอยู่กับการออกแบบของผู้ผลิตรถไฟและสุขภัณฑ์ ระบบลักษณะนี้ช่วยให้เห็นว่าสุญญากาศไม่จำเป็นต้องมีหน้าที่ “ดูดจับชิ้นงาน” เท่านั้น แต่ยังใช้เพื่อการลำเลียงได้
ในวงจรลมที่เกี่ยวข้อง อุปกรณ์สร้างสุญญากาศ ข้อต่อ และวาล์วระบายลมเร็วอาจมีหน้าที่ต่างกัน: ชุดสร้างสุญญากาศทำให้เกิดแรงดันต่ำ ข้อต่อเชื่อมท่อ ส่วน quick exhaust valve ช่วยระบายลมจากวงจรขับเคลื่อนบางประเภทได้รวดเร็ว ภาพนี้จึงแสดงบทบาทของกลุ่มอุปกรณ์ ไม่ใช่แผนผังการติดตั้งของรถไฟรุ่นใดรุ่นหนึ่ง

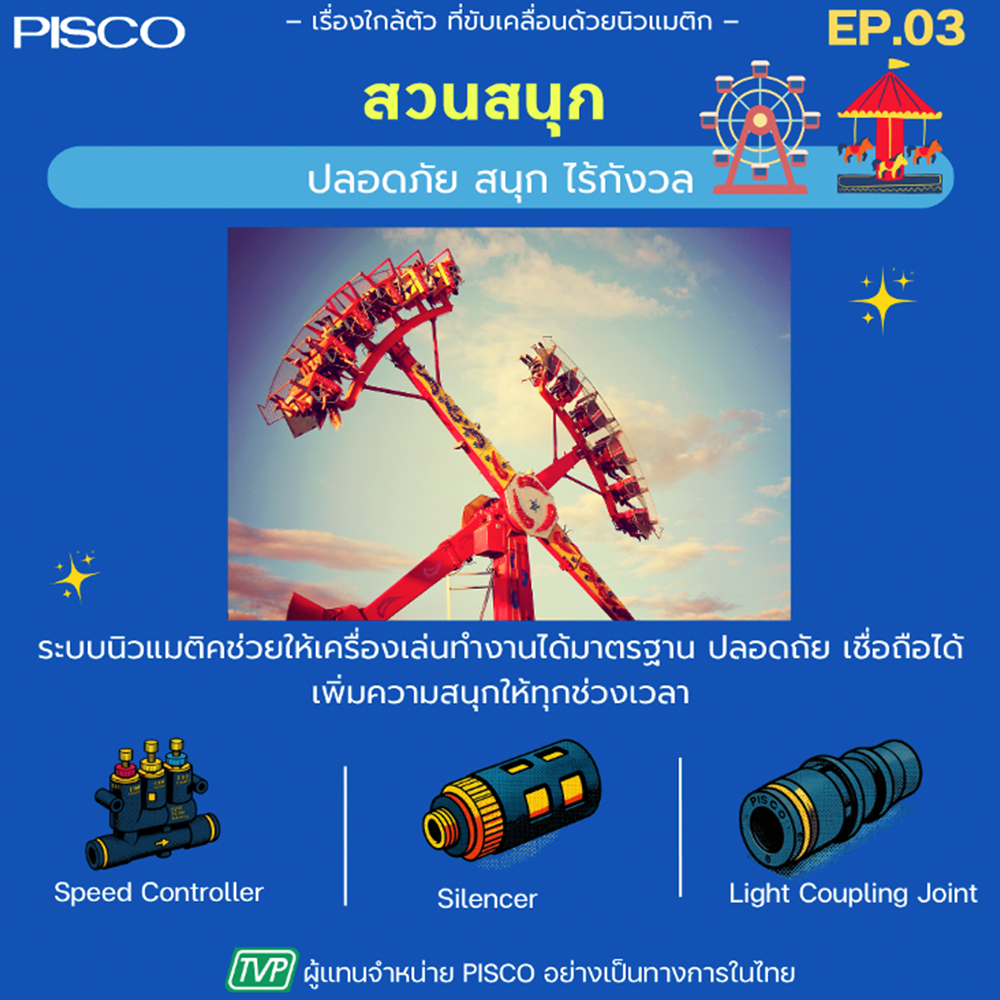

3 สวนสนุก: ควบคุมจังหวะการเคลื่อนที่และเสียงจากลม
เครื่องเล่นหนึ่งเครื่องมีทั้งโครงสร้าง กลไกขับเคลื่อน ระบบควบคุม และระบบนิรภัย อุปกรณ์นิวเมติกอาจอยู่ใน ระบบย่อยที่ผู้ออกแบบกำหนด เช่น การขยับชิ้นส่วนหรือกลไกประกอบ ไม่ควรสรุปจากภาพว่าอุปกรณ์ลมสามชิ้นเป็นตัวควบคุมความปลอดภัยของเครื่องเล่นทั้งระบบ
ในวงจรที่ใช้กระบอกลม speed controller ปรับอัตราการไหลของลมเพื่อปรับความเร็วการเคลื่อนที่ ส่วน silencer ช่วยลดเสียงจากจุดระบายลม ข้อต่อและท่อทำหน้าที่เชื่อมส่วนต่าง ๆ ของวงจร การเลือกและปรับตั้งต้องพิจารณาแรงดัน โหลด ความเร็ว การป้องกันความขัดข้อง และข้อกำหนดของเครื่องจักรจริง

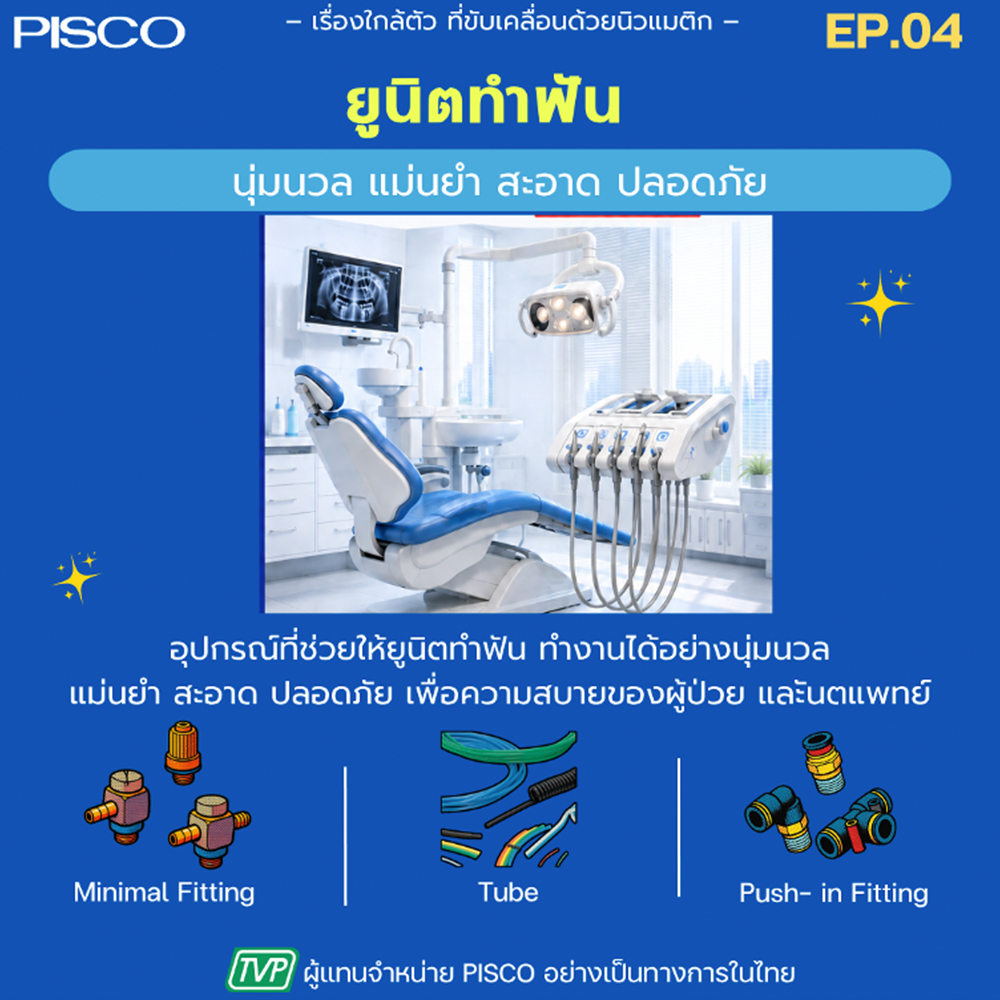

ยูนิตทำฟัน: ระบบเล็กที่ต้องจัดการลม น้ำ และการดูด
ภาพที่ 4 ยูนิตทำฟันใช้ท่อและจุดต่อหลายชนิดในพื้นที่ติดตั้งจำกัด
ยูนิตทำฟันรวมเครื่องมือหลายอย่างไว้ใกล้มือผู้ใช้งาน บางส่วนใช้ลมอัด บางส่วนใช้น้ำ และบางส่วนใช้ระบบดูด สายและข้อต่อช่วยส่งของไหลไปยังตำแหน่งที่ต้องการโดยไม่กินพื้นที่มาก การเลือกขนาดท่อและรูปแบบข้อต่อจึงเกี่ยวข้องกับการจัดวางและการบำรุงรักษา
ในงานทันตกรรม ประเด็นด้านการทำความสะอาด การฆ่าเชื้อ การแยกทางเดินของของไหล และข้อกำหนดอุปกรณ์การแพทย์มีความสำคัญเป็นพิเศษ ไม่ใช่ข้อต่อนิวเมติกทุกรุ่นจะใช้กับทางเดินน้ำหรือส่วนที่สัมผัสผู้ป่วยได้ ต้องตรวจสอบเอกสารและการรับรองของรุ่นที่จะติดตั้งจริง
สิ่งที่เหมือนกันในทั้ง 4 ตัวอย่าง
สิ่งที่ผู้ออกแบบต้องตอบให้ได้ไม่ใช่เพียง “จะใช้ท่อหรือวาล์วตัวไหน” แต่รวมถึง มีของไหลอะไรอยู่ในวงจร ต้องการแรงดันและอัตราการไหลเท่าไร อุปกรณ์สัมผัสอาหารหรือผู้ป่วยหรือไม่ และจะตรวจสภาพอย่างไร คำตอบเหล่านี้เป็นตัวกำหนดชนิดวัสดุ ขนาด รูปแบบการต่อ และวิธีทดสอบก่อนใช้งาน
